KCF Guide Pin & Guide Sleeve Tube لتحاميل المكسرات والشفرات
1 ، الوصف:
بلوم لحام هي الشركة المصنعة ل KCF قضبان، ونحن أيضا جعل KCF الدبوسة دليل.نحن نقدم مختلف الأحجام الدبوسة دليل،مغلفة بالسيراميكالسيراميك الزركونيا، السيراميك نتريد السيليكون الخ. نحن لا يمكن أن تجعل فقط الحجم القياسي ويمكن أيضا أن تجعل دبوس KCF وفقا للرسومات الخاصة بك.مرحبا باستفسارك.
2الخصائص
|
الرمز |
التكوين ((wt%) |
قوة الشد ((N/mm2) |
قوة الصلبة ((N/mm2) |
الطول ((%) |
الخصائص |
التطبيق |
|
كيه سي إف |
Cr20,Al3,Fe Bal |
539 |
392 |
15 |
مقاومة للاكسدة |
أدوات اللحام، أدوات توجيه لحام الإسقاط |

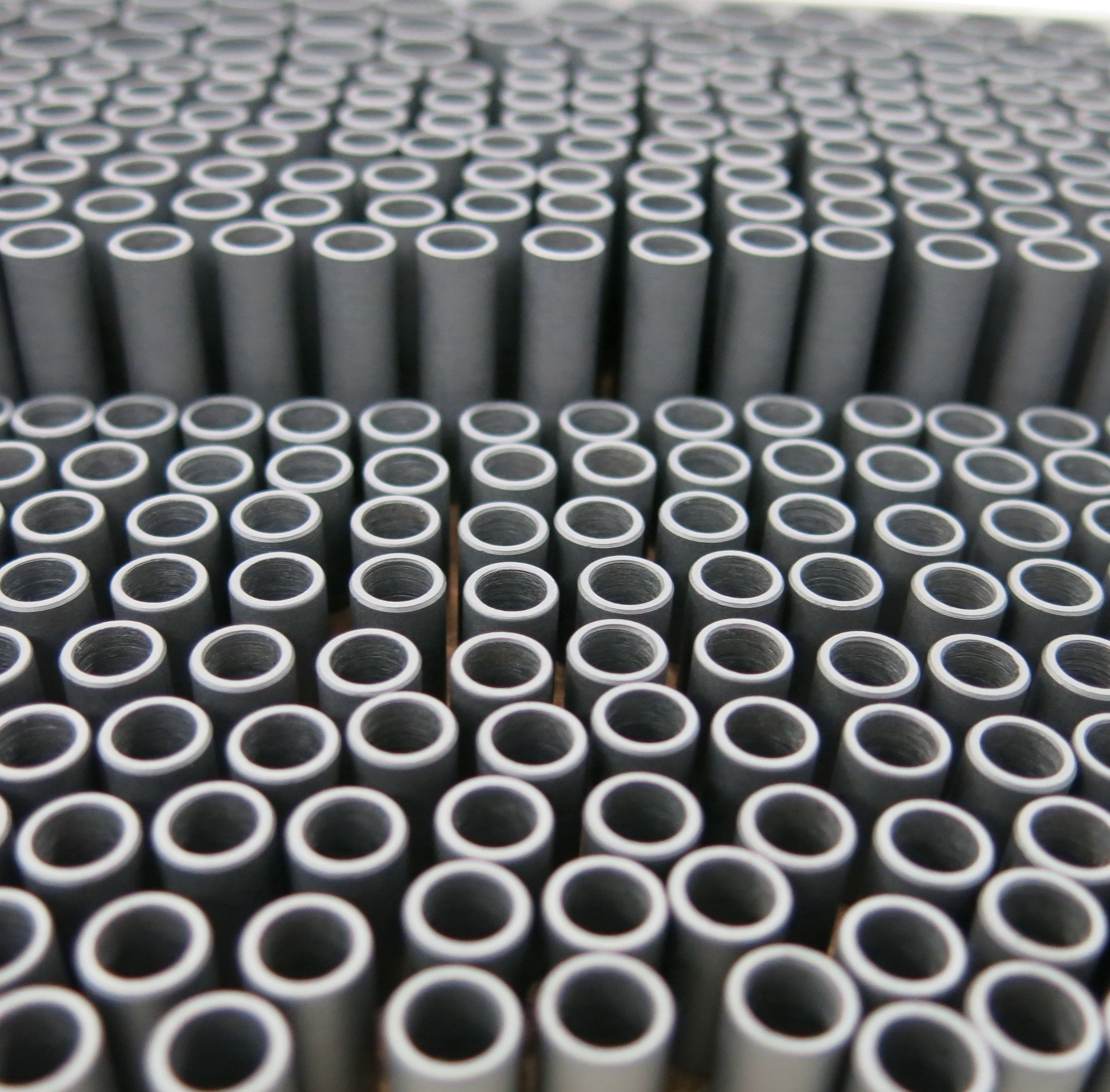

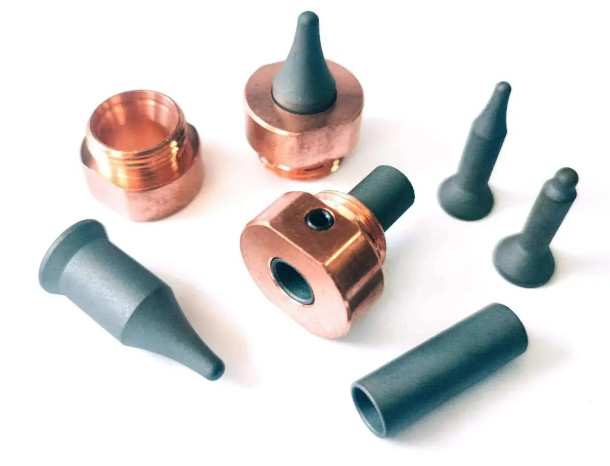

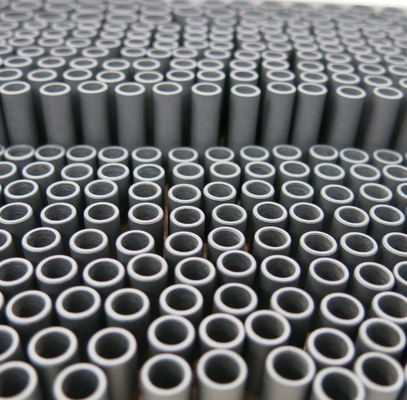

نحن نقدم أحجام مختلفة من دبوس KCF الموجه وأكمام KCF. دبوس kcf القياسية موجودة دائمًا في المخزون. كما نقدم دبوسًا مخصصة وفقًا لرسمك.مع أداء عازل ممتاز وعمر طويل"مؤشرات توجيه kcf الخاصة بنا تستخدم بشكل مباشر أو غير مباشر في مصانع لحام السيارات مثل "جي إم، فولكس فاجن، تويوتا

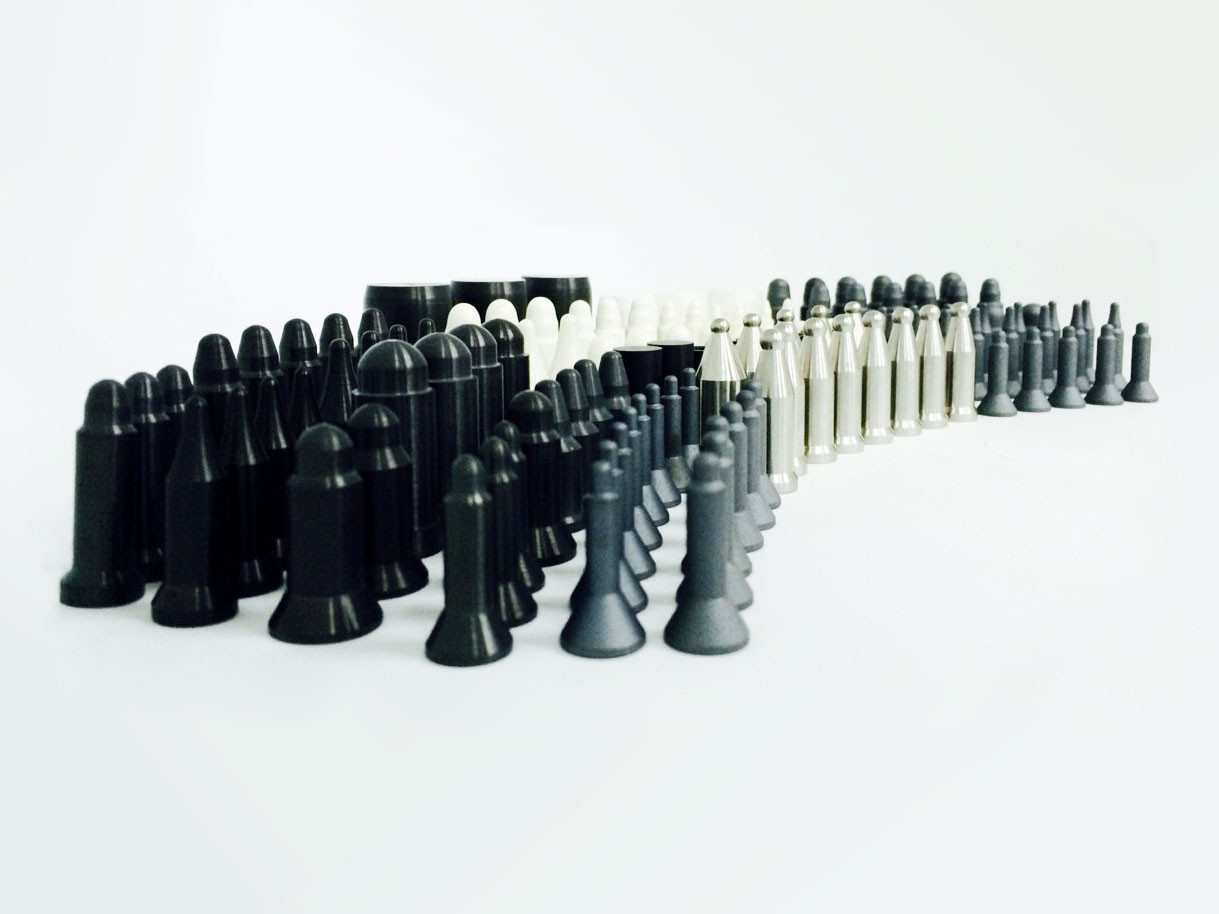

مادة الدبوس: KCF,AL2O3,ZrO2,Si3N4, السيراميك,الفولاذ المقاوم للصدأ الخ
قطر دبوس KCF:M4،M5،M6،M8،M10،M12...

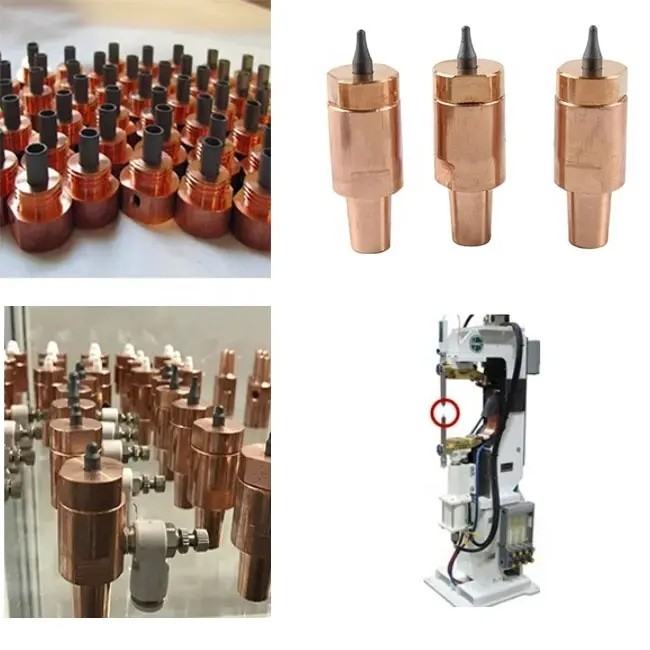

التطبيق: يتم استخدام دبوس توجيه KCF على نطاق واسع في لحام الإسقاط، لحام المكسرات، لحام المسامير
أداء العزل الجيد
قدرة ممتازة على مقاومة التآكل
أداء مكافحة الأكسدة في درجات الحرارة العالية
أداء جيد لصدمة الحرارة

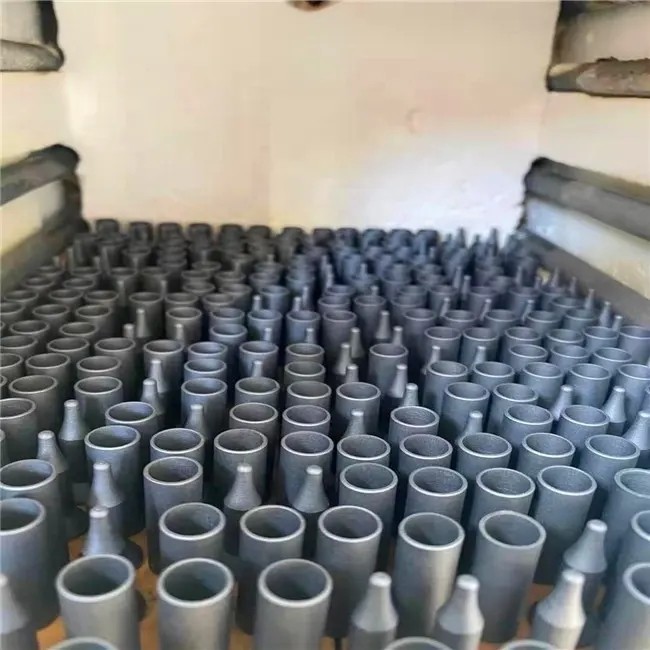

مادة KCF هي مادة معدنية خاصة. من خلال عملية معالجة حرارية خاصة ومجموعة درجة حرارة العملية من 1000-1500 درجة ضبط،السطح يمكن أن يولد طبقة عازلة عالية الجودة بعمق 10-32μmتتمتع الطبقة العازلة ومصفوفة السبائك بقدرة جيدة على الاندماج. بحيث تأخذ المادة في الاعتبار مقاومة الارتداء الجيدة ومقاومة العزل العالية.المواد في المعالجة الميكانيكية بعد تشكيل مجموعة متنوعة من الأجزاءبعد التنظيف والمعالجة الحرارية مع العزل،الارتداء ومكافحة الأكسدة من وظائف المنتج الثلاث.
نحن عادة ما نستخدم الدبوسات المرشدة السيراميكية كدبوس تحديد موقع المكسرات لحام ، ولكن بسبب صلابة السيراميك هو ضعيف ، هش ، لذلك الآن KCF الدبوسة المرشدة بدلا من السيراميك هو أكثر وأكثر شعبية.
| السيراميك (الصلب) | النتريد السيليكوني التقليدي -معزولة بالكامل |
الرمادي، الأبيض، البيج، الأزرق | تكلفة مبكرة مرتفعة ولكنها ستستمر لفترة أطول من أي دبوس آخر عندما تسمح الظروف. عرضة للتلف. |
|---|---|---|---|
| كيه سي إف | سبيكة معالجة بشكل خاص مع جلد صلب وعازل | الرمادي / الأسود | دبوس منخفض التكلفة مع عمر معقول |
2. الأحجام
رمز W-PN
|
الحجم |
الرمز |
الحجم |
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
أ |
ب |
(ل) |
ج |
د |
E |
ق |
R |
||
|
M4 |
4P |
4.8 |
12.0 |
29.0 |
6.5 |
5.5 |
7.5 |
2 |
11.0 |
|
M5 |
5P |
5.8 |
12.0 |
30.0 |
8.5 |
7.5 |
6.5 |
2 |
15.0 |
|
M6 |
6P |
6.8 |
12.0 |
31.5 |
11.0 |
9.5 |
5.5 |
3 |
23.6 |
|
M8 |
8P |
8.8 |
12.0 |
31.0 |
12.0 |
10.5 |
4.0 |
3 |
21.7 |
|
M10 |
10P |
10.8 |
16.0 |
34.5 |
14.0 |
12.0 |
5.5 |
4 |
22.3 |
|
M12 |
12P |
12.8 |
16.0 |
36.0 |
17.0 |
15.0 |
4.0 |
4 |
27.0 |
رمز PN-A
|
الحجم |
رقم السلك |
Ød |
ØD |
Ød1 |
(ل) |
|---|---|---|---|---|---|
|
M4 |
PN-A-4.8 |
4.8 |
12 |
3.1 |
4.0 |
|
M5 |
PN-A-5.8 |
5.8 |
4.0 |
5.0 |
|
|
M6 |
PN-A-6.8 |
6.8 |
4.8 |
5.5 |
|
|
M8 |
(بي إن إيه-8)8 |
8.8 |
6.6 |
6.0 |
|
|
M10 |
(بي إن أيه 10)8 |
10.8 |
16 |
8.3 |
8.5 |
|
M12 |
PN-A-12.8 |
12.8 |
10.3 |
10.0 |
رمز I-PM
|
حجم الجوز |
الحجم |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
أ |
ب |
ج |
د |
E |
F |
G |
(ل) |
ق |
R |
|
|
M4 |
3.2 |
4-7 |
10 |
5 |
2.0 |
22 |
4 |
31 |
2.5 |
9.0 |
|
M5 |
4.1 |
5-8 |
10 |
6 |
2.5 |
22 |
4 |
32 |
3.0 |
13.3 |
|
M6 |
4.9 |
6-10 |
10 |
7 |
2.5 |
22 |
3 |
32 |
3.5 |
15.5 |
|
M8 |
6.6 |
8-11 |
12 |
8 |
3.0 |
23 |
3 |
34 |
5.0 |
17.5 |
|
M10 |
8.5 |
10-13 |
15 |
10 |
3.5 |
24 |
3 |
37 |
7.0 |
30.5 |
|
(موحدة) |
9.7 |
11-14 |
16 |
12 |
4.0 |
24 |
3 |
39 |
8.0 |
37.5 |
|
M12 |
10.4 |
12-15 |
16 |
12 |
4.0 |
24 |
3 |
39 |
9.0 |
41.0 |
