بطانة مركبة من التنجستن مصنوعة من النيكل والكروم ثنائية المعدن مع مقاومة التآكل / التآكل العالية

1. المنتج مقدمة

عادة ما يستخدم Linner داخل البرميل ، بالقرب من العناصر اللولبية ، لذلك يسهل تآكل جداره الداخلي وتآكله بواسطة المواد.

2. مقدمة مواد جديدة

استنادًا إلى سنوات طويلة من الخبرة في التصنيع ، من أجل استمرار عمر خدمة البطانة أو بطانة البرميل لفترة طويلة ، قمنا بتطوير موادنا الجديدة الخاصة OS02H ، وهي نوع من سبائك النيكل والكروم والتنغستن.

تتميز سبائك النيكل والكروم والتنغستن بمقاومة ممتازة للتآكل ومقاومة التآكل.تساهم زيادة محتوى الكروم في مصفوفة سبائك النيكل والكروم في مقاومة الأكسدة ومقاومة درجات الحرارة العالية ومقاومة التآكل للسبيكة.في نفس الوقت ، فإن إضافة CrB أفضل من WC.تصل الصلابة الدقيقة لـ CrB إلى 4000-4200DPH ، وهي قريبة من الماس.إنه أكثر ملاءمة لتحسين القوة الكلية للسبيكة.نظرًا لكثافة WC العالية ، فهي تبلغ حوالي 15.7 جم / سم 3 ، بينما تبلغ مصفوفة سبائك النيكل والكروم حوالي 8 جم / سم 3 فقط.يحدث الانصهار بسبب السطح غير المستوي وعمق السبيكة بسبب سهولة فصل المرحاض ، لذلك يجب التحكم في المحتوى وحجم الجسيمات في WC.

زادت الطور الصلب من سبيكة النيكل والكروم والتنغستن (نسمي OS 02H) إلى حوالي 50 ٪ ، و OS02 من عشرة إلى ثلاثين فقط ، علاوة على ذلك ، فإن الاندماج غير كافٍ ، والمسام المجهرية واضحة نسبيًا ، وهو ما ينعكس في صلابة روكويل HRC من 52-55 فقط. في حين أن صلابة Rockwell لسبائك النيكل والكروم التنغستن (OS02H) هي HRC56-64 ، فإن التحكم التقليدي هو HRC58-60.عمر الخدمة أطول من 3-5 مرات ثم WR5 أو CPM10V.

سبائك النيكل والكروم والتنغستن (OS02H) على أساس Ni60 وفقًا لظروف عمل اللولب المزدوج الأجنبي للصيغة ، تحسنت بشكل كبير كربيدات المرحلة الصلبة (تحتوي على كربيد التنجستن كربيد الكروم وكربيدات أخرى) ، وحوض النيكل الكامل يذوب.طبقة سبيكة Ni-Cr -W الخاصة بنا يمكن أن تصل إلى HRC64 هو أفضل دليل.

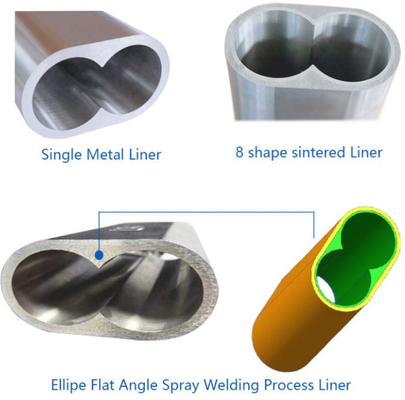

3. أنواع الخطوط

بطانة معدنية واحدة ،

بطانة مركبة ثنائية المعدن ،

بطانة مركبة عملية متكلس

عملية اللحام بالرش المركب.

4. ميزات البطانة المركبة ثنائية المعدن

مقاومة درجة الحرارة معلمات المواد:

الحد الأقصى لدرجة الحرارة 600 ℃

سماكة طبقة السبيكة: ≧ 1.8 مم

صلابة طبقة السبيكة: 57-64HRC

العملية الرئيسية مختلفة (من عملية التلبيد الأصلية إلى عملية اللحام بالرش الحالية) المنتج لديه تكثيف أفضل ، يمكن أن تصل الصلابة إلى أكثر من 57 درجة ، وعمر خدمة المنتج هو 3-5 مرات من عملية التلبيد .

5.Main Brands Extruder لاستخدام البطانة
