جودة عالية 65/132 برميل برغي مزدوج مخروطي لأنابيب UPVC مع طبقة ثنائية المعدن
الأوصاف

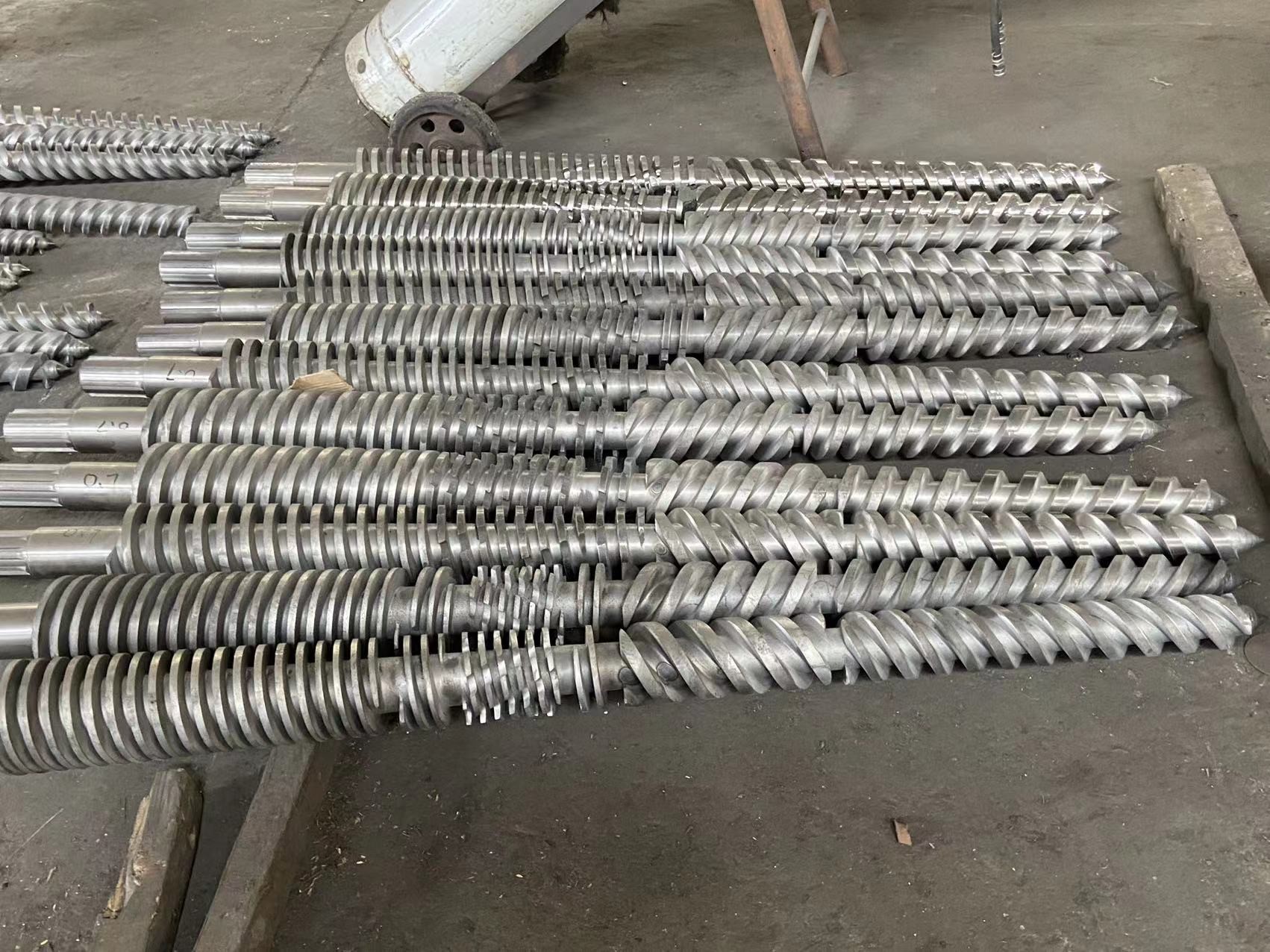

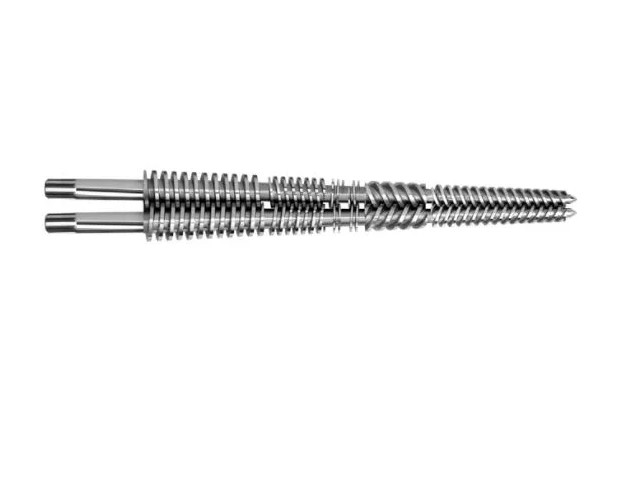

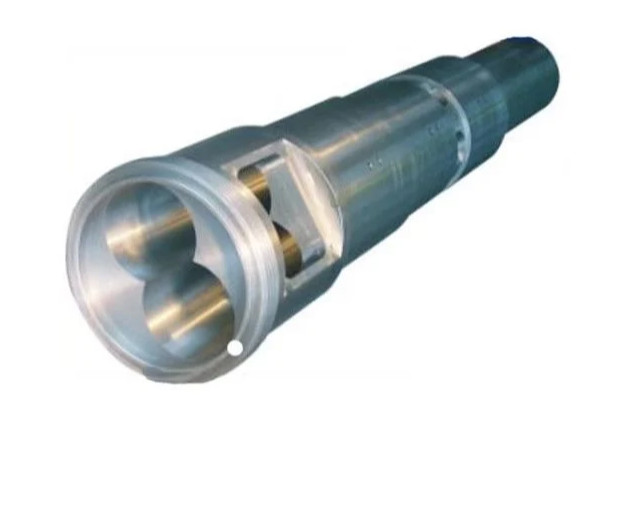

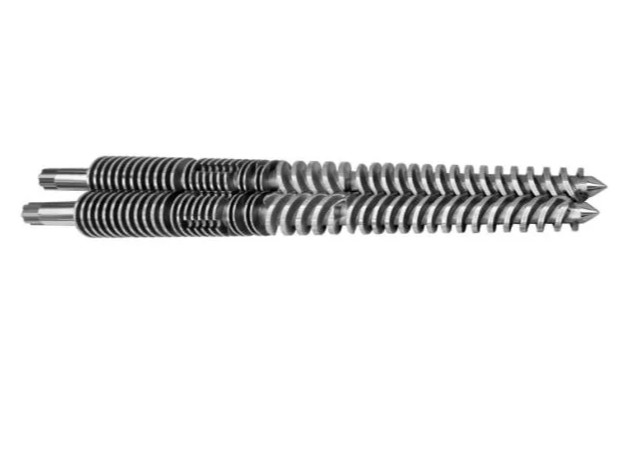

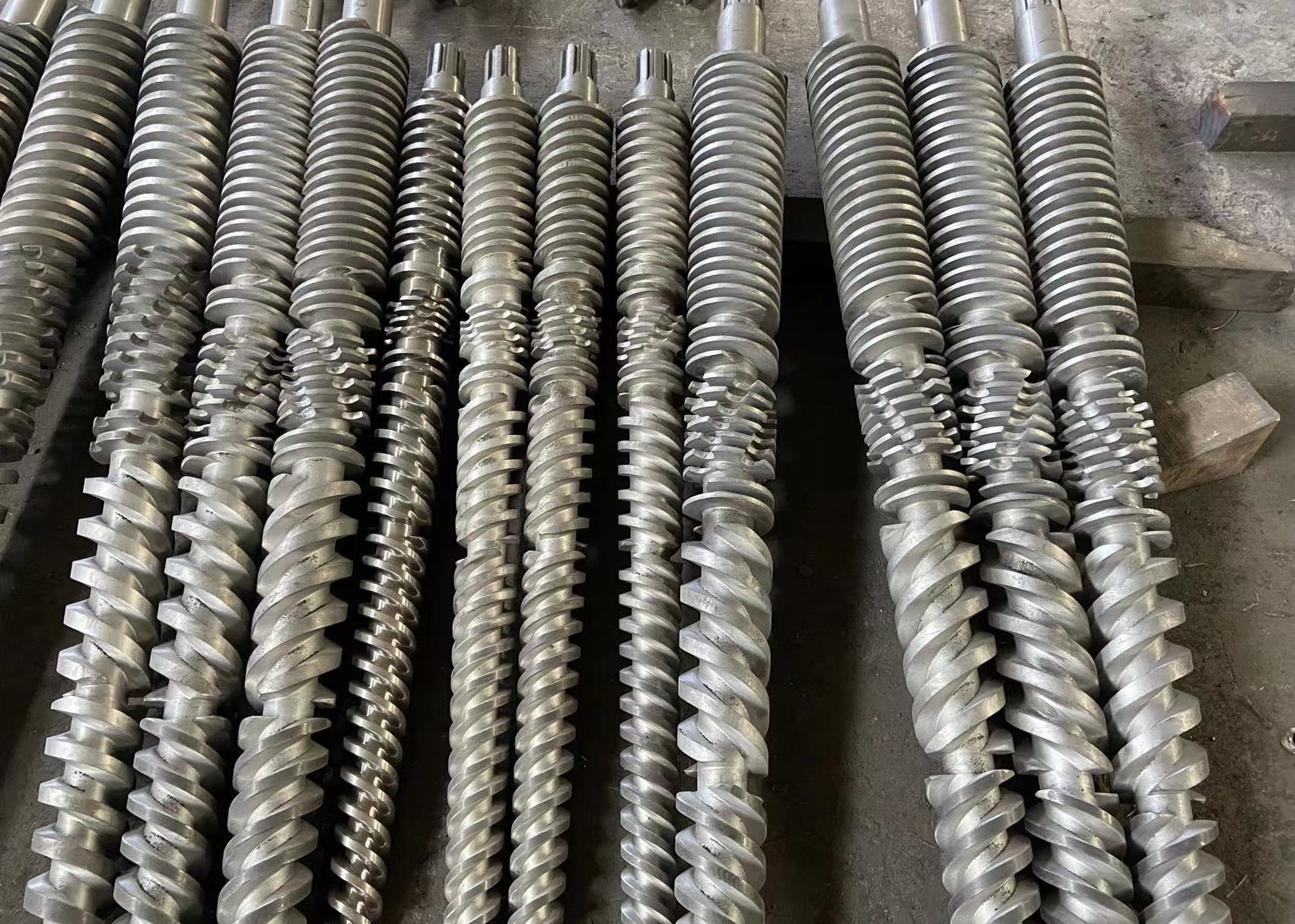

نقوم بتصنيع البراميل لآلات البثق ذات اللولب المزدوج التي تتراوح من12 مم إلى 350 مموأكثر.يتخصص تصنيعنا في براميل الطارد اللولبي المزدوج وهو الأمثل للتعامل مع الطلبات المرنة.
المواصفات: 45/90 ، 45/100 ، 50/105 ، 51/105 ، 55/110 ، 55/120 ، 58/124 ، 60/125 ، 65/120 ، 65/132 ، 68/143 ، 70/135 ، 70/140 ، 75/150 ، 80/143 ، 80/156 ، 92/188
ما سبق هو المواصفات القياسية ، يمكننا التخصيص وفقًا لمتطلبات العملاء.
يمكن تصميم نسبة ضغط المسامير وفقًا للمنتجات والمكونات المختلفة
معلومات تقنية
المواد الأساسية:
1) 38CrMoAlA (JIS SACM645)
2) 42CrMo (AISI 4140)
3) 4Cr5MoSi V1 (JIS SKD-61)
4) 9Cr18MOV
5) HPT
مواد سبائك ثنائية المعدن:
1) سبيكة أساسها الحديد
2) سبيكة نيكل / سبيكة ديلورو
3) سبيكة مشتركة
4) سبيكة NiCo القائمة
5) كربيد التنجستن / ولفرام كربيد
التقنيات:
المعالجة الحرارية
تبريد عالي التردد
العلاج بالنترة
طلاء بالكروم الصلب
لحام سبيكة ثنائية المعدن
صب الطرد المركزي سبيكة ثنائية المعدن
المقياس التقني:
عمق الطبقة النيتريد: 0.5-0.8 مم
صلابة نتريد: 900-1000HV
هشاشة النيتريد: أقل من الدرجة الأولى
خشونة السطح: Ra0.4
خطية المسمار: 0.015 مم
صلابة طلاء الكروم الصلب بعد النيترة:> = 950HV
عمق طبقة طلاء الكروم: 0.025-0.085mm
عمق طبقة ثنائية المعدن: 3mm
|
جدول معلمات البرميل القياسي (جدول التحديد) |
|||
|
نموذج |
الحجم (مم) W * H * L |
قطر الثقب (مم) |
المسافة (مم) |
|
بي ام -20 |
115 * 105 * 132 |
φ23 |
18.4 |
|
بي ام -30 |
135 * 115 * 120 |
φ30.6 |
26 |
|
بي ام -35 |
140 * 120 * 140 |
φ36 |
30 |
|
بي ام -36 |
160 * 140 * 150 |
φ36 |
30 |
|
بي ام 40 |
175 * 145 * 160 |
φ41.6 |
34.5 |
|
بي أم -50 |
190 * 150 * 190 |
φ51 |
42 |
|
بي أم 52 |
200 * 155 * 210 |
φ52 |
43 |
|
بي أم 53 |
210 * 160 * 220 |
φ53.3 |
48 |
|
بي ام -58 |
220 * 175 * 240 |
φ58 |
48 |
|
بي ام -60 |
210 * 170 * 240 |
φ60 |
52 |
|
بي أم 65 |
210 * 170 * 240 |
φ63 |
52 |
|
بي أم -75 |
260 * 200 * 290 |
φ71.8 |
60 |
|
بي ام 85 |
280 * 215 * 320 |
φ81.9 |
67.8 |
|
BM-92 |
310 * 240 * 360 |
φ92 |
78 |
|
بي ام 95 |
310 * 240 * 360 |
φ94 |
78 |
|
بي ام -110 |
330 * 240 * 420 |
φ109 |
91.5 |
|
بي ام 125 |
390 * 290 * 500 |
φ125 |
98 |
|
بي ام 135 |
370 * 300 * 410 |
φ134 |
110 |
