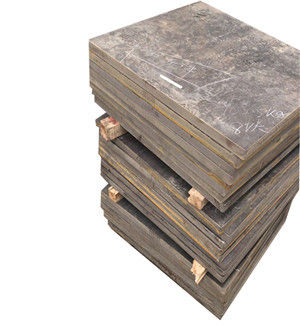

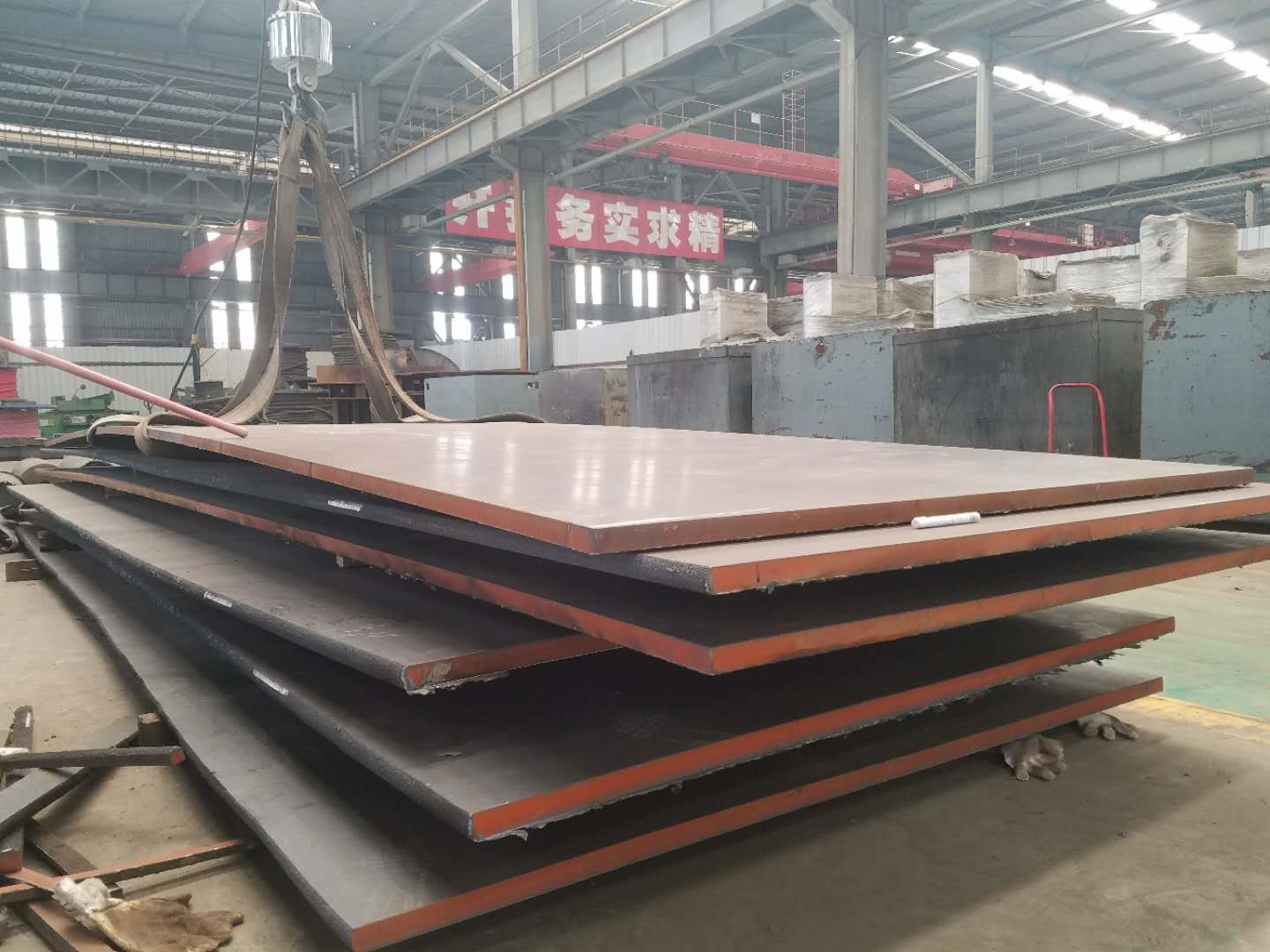

لوحة Invar من سبائك النيكل 4J36 Invar 36 ورقة
1.وصف:
تسمى سبائك 4J36 أيضًا سبيكة INVAR.تبلغ نقطة كوري في السبيكة حوالي 230.تحت درجة الحرارة هذه ، تكون السبيكة مغنطيسية حديدية ولها معامل تمدد منخفض جدًا.فوق درجة الحرارة هذه ، تكون السبيكة غير مغناطيسية.يزيد معامل التمدد.تُستخدم السبيكة بشكل أساسي لتصنيع مكونات بأبعاد ثابتة تقريبًا ضمن نطاق تغيرات درجات الحرارة ، وتستخدم على نطاق واسع في صناعة الراديو ، والأدوات الدقيقة ، والعدادات وغيرها من الصناعات.
يمكن لحام 4J36 عن طريق لحام أوكسي أسيتيلين ولحام القوس واللحام الكهربائي ولحام ذرة الهيدروجين.نظرًا لأن معامل التمدد مرتبط بالتركيب الكيميائي للسبيكة ، يجب تجنب تركيب السبيكة قدر الإمكان بسبب اللحام.لذلك ، من الأفضل استخدام لحام الأرجون القوسي.يفضل أن يحتوي المعدن الحشو للحام على 0.5٪ إلى 1.5٪ من التيتانيوم لتقليل مسام اللحام والشقوق.
2.عملية المعالجة الحرارية
|
يخفف الإجهاد الصلب
|
تسخين إلى 530 ~ 550 ، احتفظ به لمدة 1 ~ 2 ساعة.تبرد في الفرن
|
|
التلدين
|
تسخين إلى 830 ~ 880 ℃ ، استمر في الضغط لمدة 30 دقيقة.تبريد الفرن
|
|
الاستقرار
|
(1) تسخين حتى 830 ℃ في جو وقائي ، انتظر لمدة 20 دقيقة.~ 1h ، إخماد (2) المزاج
|
|
احتياطات
|
(1) لا يمكن تصلب السبيكة بالمعالجة الحرارية
(2) يمكن معالجة السطح بالرمل ، المصقول والمخلل
|
|
اكتب
|
بحجم
|
|
|
الأسلاك
|
D = 0.1 ~ 8 مم
|
|
|
قطاع
|
W = 5 ~ 250 مم
|
T = 0.1 مم
|
|
رقائق
|
W = 10 ~ 100 مم
|
T = 0.01 ~ 0.1
|
|
شريط
|
ضياء = 8 ~ 100 مم
|
L = 50 ~ 1000
|
4.4J36 التركيب الكيميائي ،٪
|
ني
|
35 ~ 37
|
الحديد
|
بال.
|
شارك
|
-
|
سي
|
≤0.3
|
|
مو
|
-
|
النحاس
|
-
|
سجل تجاري
|
-
|
مينيسوتا
|
0.2 ~ 0.6
|
|
ج
|
≤0.05
|
ص
|
≤0.02
|
س
|
≤0.02
|
|
|
|
θ / ℃
|
α1 / 10-6 ℃ -1
|
θ / ℃
|
α1 / 10-6 ℃ -1
|
|
20 ~ -60
|
1.8
|
20 ~ 250
|
3.6
|
|
20 ~ -40
|
1.8
|
20 ~ 300
|
5.2
|
|
20 ~ -20
|
1.6
|
20 ~ 350
|
6.5
|
|
20 ~ -0
|
1.6
|
20 ~ 400
|
7.8
|
|
20 ~ 50
|
1.1
|
20 ~ 450
|
8.9
|
|
20 ~ 100
|
1.4
|
20 ~ 500
|
9.7
|
|
20 ~ 150
|
1.9
|
20 ~ 550
|
10.4
|
|
20 ~ 200
|
2.5
|
20 ~ 600
|
11.0
|
