برغي وبرميل لآلة بثق البلاستيك المزدوجة اللولب
1. الأوصاف
رمح هو تصميم خدد وهو أمر جيد لتوزيع عزم الدوران.
باستخدام مادة 40CrNiMoA ، يتم زيادة الضغط عن طريق التطريق والمعالجة ، ويتم تحسين عزم دوران المواد عن طريق عملية المعالجة الحرارية.
التركيب الكيميائي للمواد:
| جزء | ج | مينيسوتا | سجل تجاري | ني | مو |
| المحتوى | 0.37-0.44 | 0.50-0.80 | 0.60-0.90 | 1.25-1.65 | 0.15-0.25 |
2 - معلمة عنصر برغي الطارد التوأم:
|
نموذج |
قطر المسمار الرئيسي (د / مم) | قطر المسمار الصغرى (د / مم) | د / د | مسافة المركز (مم) |
| بي ام -20 | 21.7 | 14 | 1.55 | 18 |
| بي إم -25 | 25 | 16.1 | 1.55 | 21.2 |
| بي ام -35 | 35.6 | 23.6 | 1.51 | 30 |
| بي أم -50 | 50.5 | 32.5 | 1.55 | 42 |
| بي أم 52 | 51.4 | 33.8 | 1.52 | 43 |
| بي ام -60 | 59.6 | 43.8 | 1.37 | 52 |
| بي أم 65 | 62.4 | 40.5 | 1.54 | 52 |
| بي إم -68 | 69 | 49 | 1.40 | 60 |
| بي ام -70 | 70.6 | 47.4 | 1.49 | 60 |
| بي أم -75 | 71 | 47 | 1.51 | 60 |
3.الخواص الميكانيكية للمواد
الكثافة (كجم / م 3): حوالي 7830
معامل المرونة (GPa): 209
مقاومة الشد: ب (ميجا باسكال): ≥ 980 (100)
قوة العائد: s (MPa): ≥ 835 (85)
الاستطالة 5٪: ≥ 12
معدل التخفيض في المقطع العرضي (٪): 55
طاقة التأثير Akv (J): ≥ 78
قيمة صلابة التأثير من alpha kv (J / cm): ≥ 98 (10)

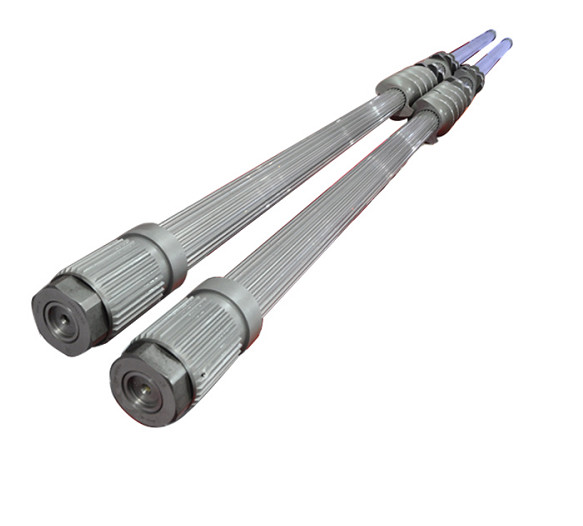

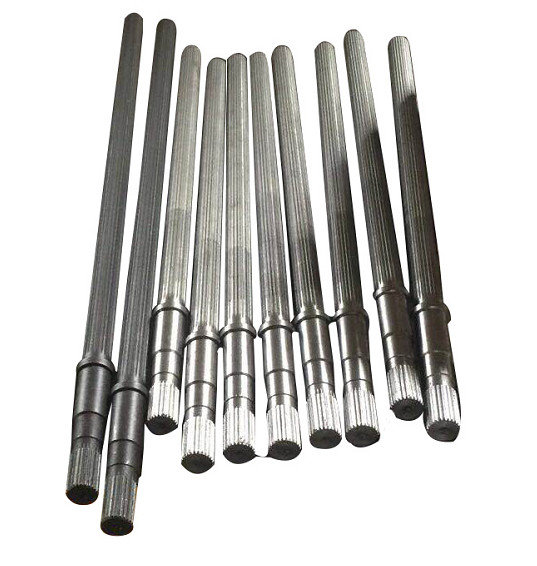

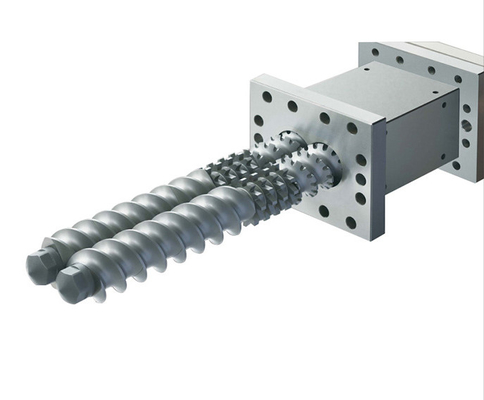

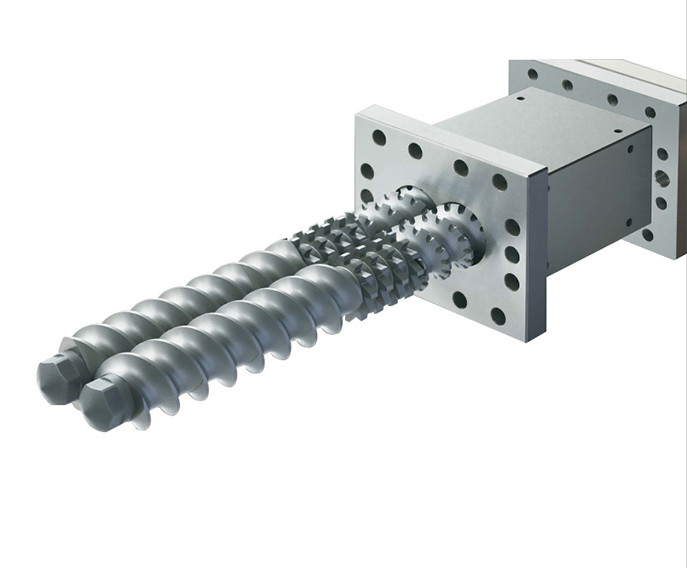

4.الصور:
