عمود برغي كامل وعنصر لولبي لآلة بثق برغي مزدوج مع سعر أفضل
1. الأوصاف
أجزاء استبدال الطارد اللولبي المزدوج في مادة مقاومة للتآكل بتصميم المقطع
كتلة العجن اللولبية المبنية على مبدأ معياري تسمح بسهولة تغيير نسبة L / D المختلفة للبراغي لتناسب المواد المختلفة.
مكون اللولب المصنوع من W6Mo5Cr4V2 (إنه نوع من الفولاذ عالي السرعة للغاية) ، صلابة العناصر اللولبية هي HRC58-62 ، ويمكن تغييرها وفقًا لمتطلبات العملية.
يتم فحص الشريحة الداخلية بنسبة 100٪ باستخدام مقياس سدادة المفتاح لضمان قابلية تبديل المكونات.
تم الانتهاء من جميع عناصر آلة البثق المزدوجة اللولب عن طريق الطحن CNC بعد المعالجة الحرارية.تكون خشونة السطح لهذه السلسلة أقل من Ra0.8 ، مما يلغي تمامًا تأثير تشوه المعالجة الحرارية على جودة المكونات.
| رمز | كود المنتج | سبيكة ماتيرسل | HRC | المقاومة للتآكل |
| أ | BLM-02 | سبائك النيكل الأساسية | 52-56 | 8 |
| ب | BLM-03 | سبائك النيكل الأساسية |
52-56 | 9 |
| ج | BLM-04 | سبائك النيكل الأساسية | 40-45 | 8 |
| د | BLM-05 | سبائك كربيد التنجستن قاعدة النيكل | 56-60 | 8 |
2 - معلمة عنصر برغي الطارد التوأم:
|
نموذج |
قطر المسمار الرئيسي (د / مم) | قطر المسمار الصغرى (د / مم) | د / د | مسافة المركز (مم) |
| بي ام -20 | 21.7 | 14 | 1.55 | 18 |
| بي إم -25 | 25 | 16.1 | 1.55 | 21.2 |
| بي ام -35 | 35.6 | 23.6 | 1.51 | 30 |
| بي أم -50 | 50.5 | 32.5 | 1.55 | 42 |
| بي أم 52 | 51.4 | 33.8 | 1.52 | 43 |
| بي ام -60 | 59.6 | 43.8 | 1.37 | 52 |
| بي أم 65 | 62.4 | 40.5 | 1.54 | 52 |
| بي إم -68 | 69 | 49 | 1.40 | 60 |
| بي ام -70 | 70.6 | 47.4 | 1.49 | 60 |
| بي أم -75 | 71 | 47 | 1.51 | 60 |
3. تصميم مبدأ معياري يجعل عناصر اللولب يمكن استبدالها بأجزاء جديدة إذا كانت تتآكل أثناء الاستخدام.
المواد: فولاذ أداة عالي الجودة عالي السرعة ، W6Mo5Cr4V2
صلابة كاملة: HRC58-60
نوع المسمار: السد

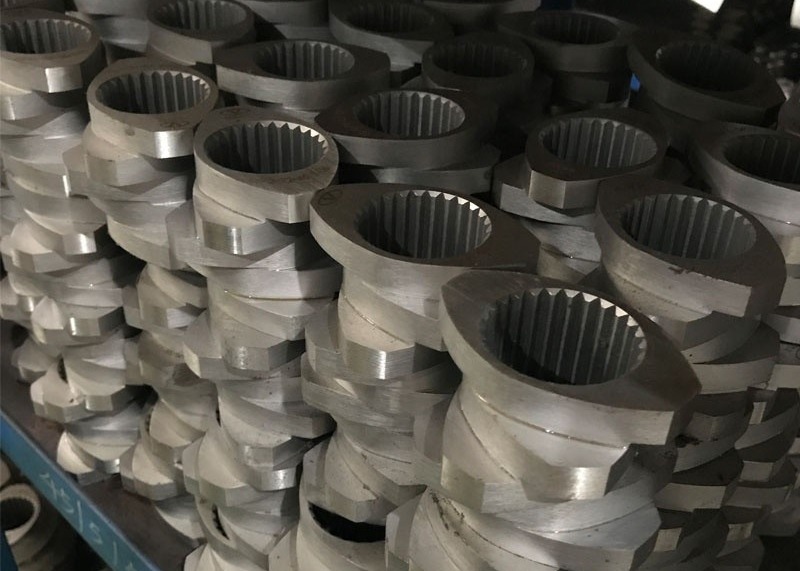

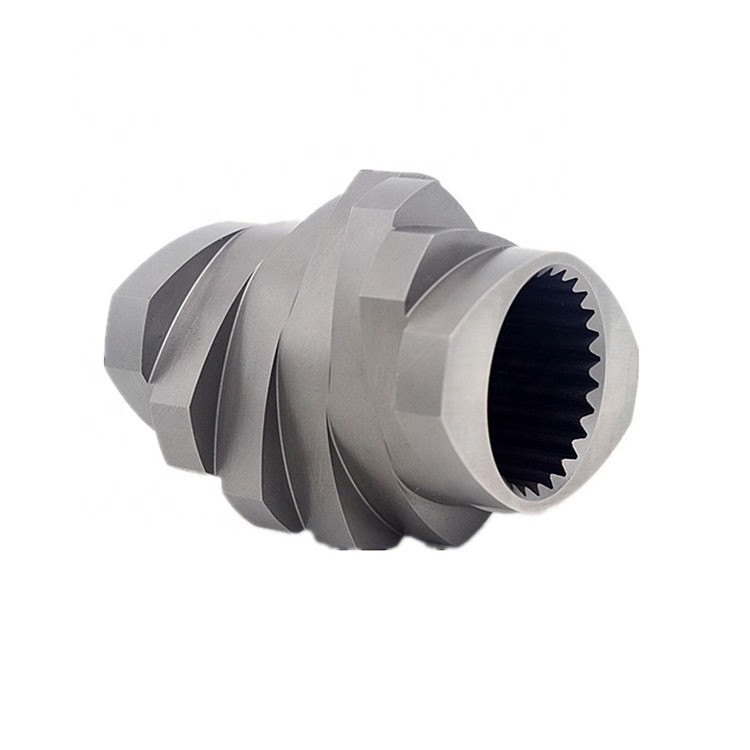

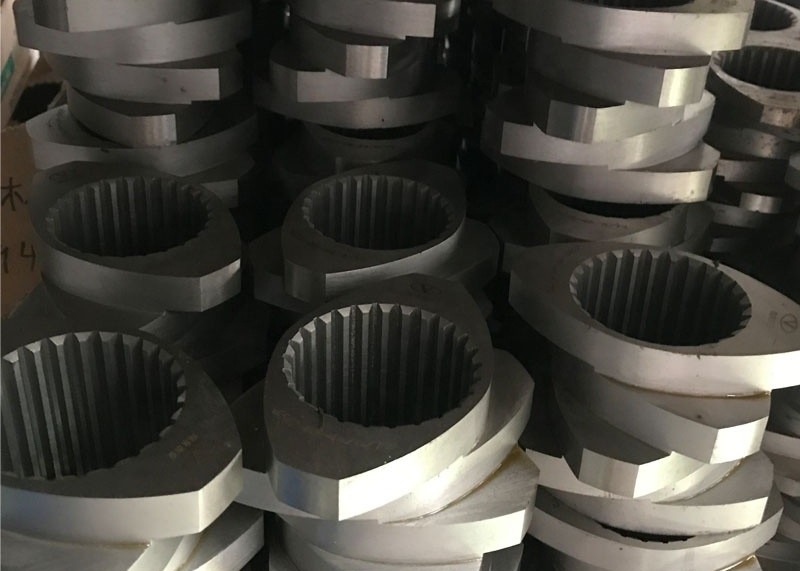

4.الصور:
