برغي بالجملة وبرميل لآلة الطارد البلاستيكية المزدوجة اللولب
1. الأوصاف
يمكن استخدام أنواع مختلفة من العناصر اللولبية في الطارد اللولبي المزدوج ، بشكل عام هنا أربعة أنواع رئيسية من عناصر اللولب وعناصر العجن وعناصر الضخ العكسي وعناصر الخلط ، ولكل نوع هنا العديد من الأنواع المختلفة.
يتم فحص الشريحة الداخلية بنسبة 100٪ بمقياس سدادة المفتاح لضمان قابلية تبديل المكونات.
يتم الانتهاء من جميع عناصر آلة البثق المزدوجة اللولب عن طريق الطحن CNC بعد المعالجة الحرارية.تكون خشونة السطح لهذه السلسلة أقل من Ra0.8 ، مما يقضي تمامًا على تأثير تشوه المعالجة الحرارية على جودة المكونات.
2 - التوأم برغي الطارد معلمة عنصر المسمار:
|
نموذج |
قطر المسمار الرئيسي (د / مم) | قطر المسمار الصغرى (د / مم) | د / د | مسافة المركز (مم) |
| بي ام -20 | 21.7 | 14 | 1.55 | 18 |
| بي إم -25 | 25 | 16.1 | 1.55 | 21.2 |
| بي ام 35 | 35.6 | 23.6 | 1.51 | 30 |
| بي أم -50 | 50.5 | 32.5 | 1.55 | 42 |
| بي أم 52 | 51.4 | 33.8 | 1.52 | 43 |
| بي ام -60 | 59.6 | 43.8 | 1.37 | 52 |
| بي أم 65 | 62.4 | 40.5 | 1.54 | 52 |
| بي إم -68 | 69 | 49 | 1.40 | 60 |
| بي أم -70 | 70.6 | 47.4 | 1.49 | 60 |
| بي أم -75 | 71 | 47 | 1.51 | 60 |
3. عناصر المسمار
تتيح هندسة عناصر النقل نقلًا جيدًا للمنتج من خلال الطارد.يتميز كل عنصر ناقل بعدد رحلاته وطوله بالمليمترات ودرجة حدته.يتم تعريف الخطوة على أنها الطول المحوري بالميليمترات ، المطلوب لخيط كامل.نقل العناصر ذات الملعب الكبير يكون له تأثير نقل أكبر من العناصر ذات درجة الصوت الصغيرة.تُستخدم هذه العناصر لإعادة توجيه المادة على سبيل المثال عند فتحات التغذية ، وذلك لتجنب زيادة الضغط بشكل مفرط عند الفتحات.

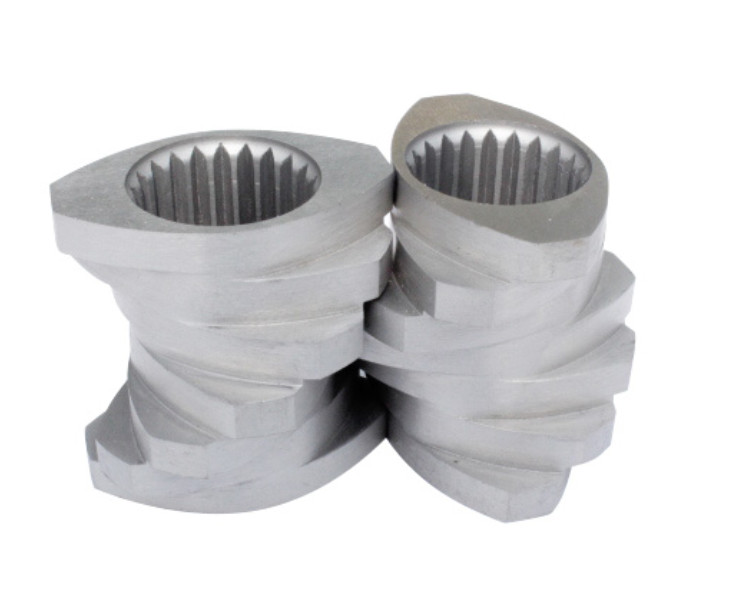

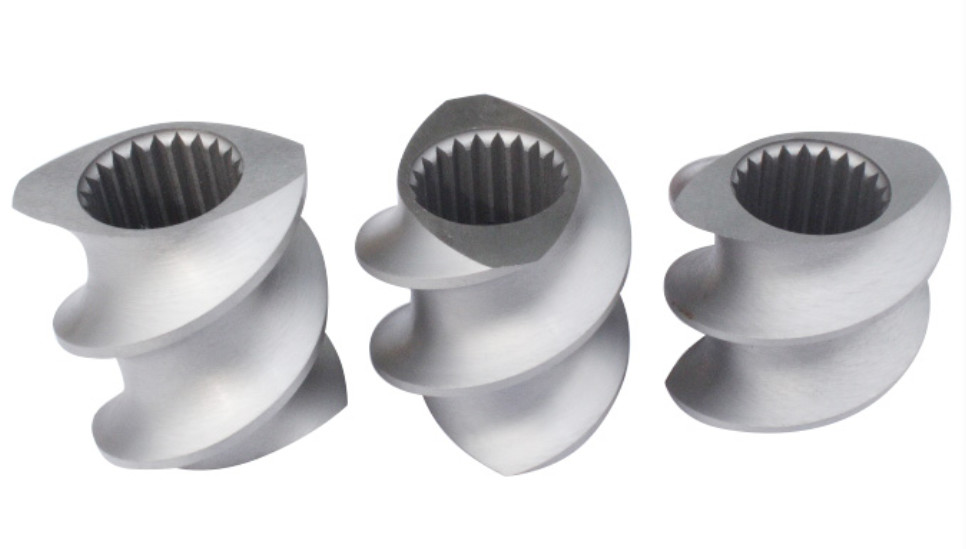

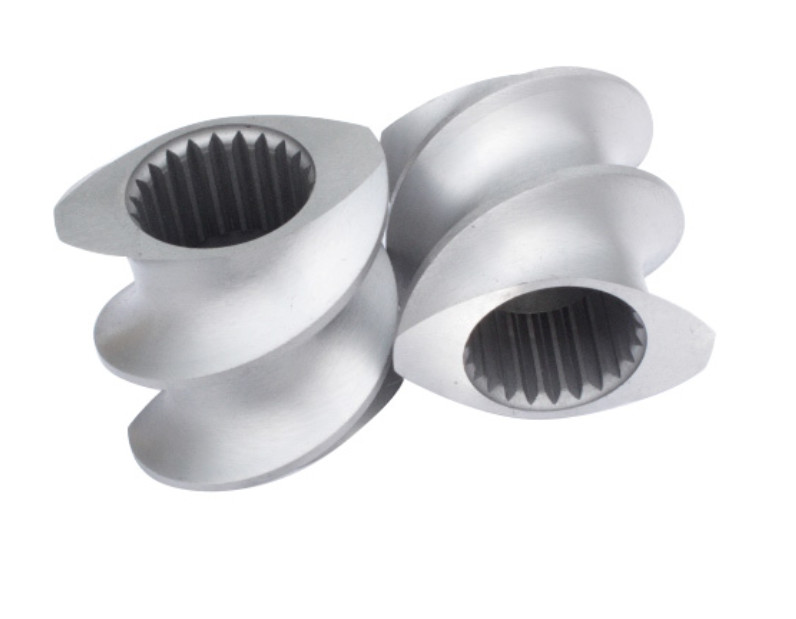

4.الصور:
