لوحة Invar 36 لحاويات ناقلات الغاز الطبيعي المسال وأجهزة تحديد المواقع
1.الأوصاف:
نيل (optio Invar 36 عبارة عن سبيكة منخفضة التمدد تتكون من 36٪ من النيكل وحديد التوازن. يُظهر Invar تمددًا منخفضًا للغاية حول درجات الحرارة المحيطة ، مما يجعل سبيكة Invar مفيدة بشكل خاص في التطبيقات التي تتطلب الحد الأدنى من التمدد الحراري والاستقرار العالي للأبعاد ، مثل الدقة مؤسسات مثل الأجهزة الإلكترونية الضوئية والمقاعد البصرية والليزر والإلكترونيات وأنواع أخرى من الأدوات العلمية.
2.التركيب الكيميائي:
| مستوى | رمز | ٪ |
| نيكل | ني | 36 |
| الكروم | سجل تجاري | 0.25 |
| المنغنيز | مينيسوتا | 0.50 |
| السيليكون | سي | 0.25 |
| كربون | ج | 0.05 |
| الألومنيوم | ال | 0.10 |
| المغنيسيوم | ملغ | 0.10 |
| الزركونيوم | Zr | 0.10 |
| التيتانيوم | تي | 0.10 |
| الفوسفور | ص | 0.020 |
| سولبور | س | 0.020 |
| حديد | الحديد | بال |
3. تخصيص:
| المقاومة الكهربائية | |
| أوم سير ميل / قدم | 495 |
| ميكروم مم | 820 |
| معامل درجة الحرارة للمقاومة الكهربائية | |
| لكلاف (70/212اF) | 0.0006 |
| لكل ℃ (21/10 ℃) | 0.0011 |
| المعالجة الحرارية | الوقت / درجة الحرارة / بارد | تطبيق |
| أنيل كامل | 1 ساعة الساعة 1550اF أو ساعتين عند 1350 هواء أو بارد بالفرن | بعد تشكيل واسع النطاق أو لحام |
| صلابة تخفيف الإجهاد (اختياري) | ساعتان عند 600 اF الهواء أو الفرن بارد |
1. بين التشغيل الآلي الخام والنهائي 2- بعد إصلاحات اللحام الطفيفة |
5. التطبيقات
أجهزة تحديد المواقع
ترموستات ثنائية المعدن
القوالب المركبة المتقدمة لصناعة الطيران
أدوات وأجهزة بصرية ثابتة الأبعاد
حاويات لناقلات الغاز الطبيعي المسال

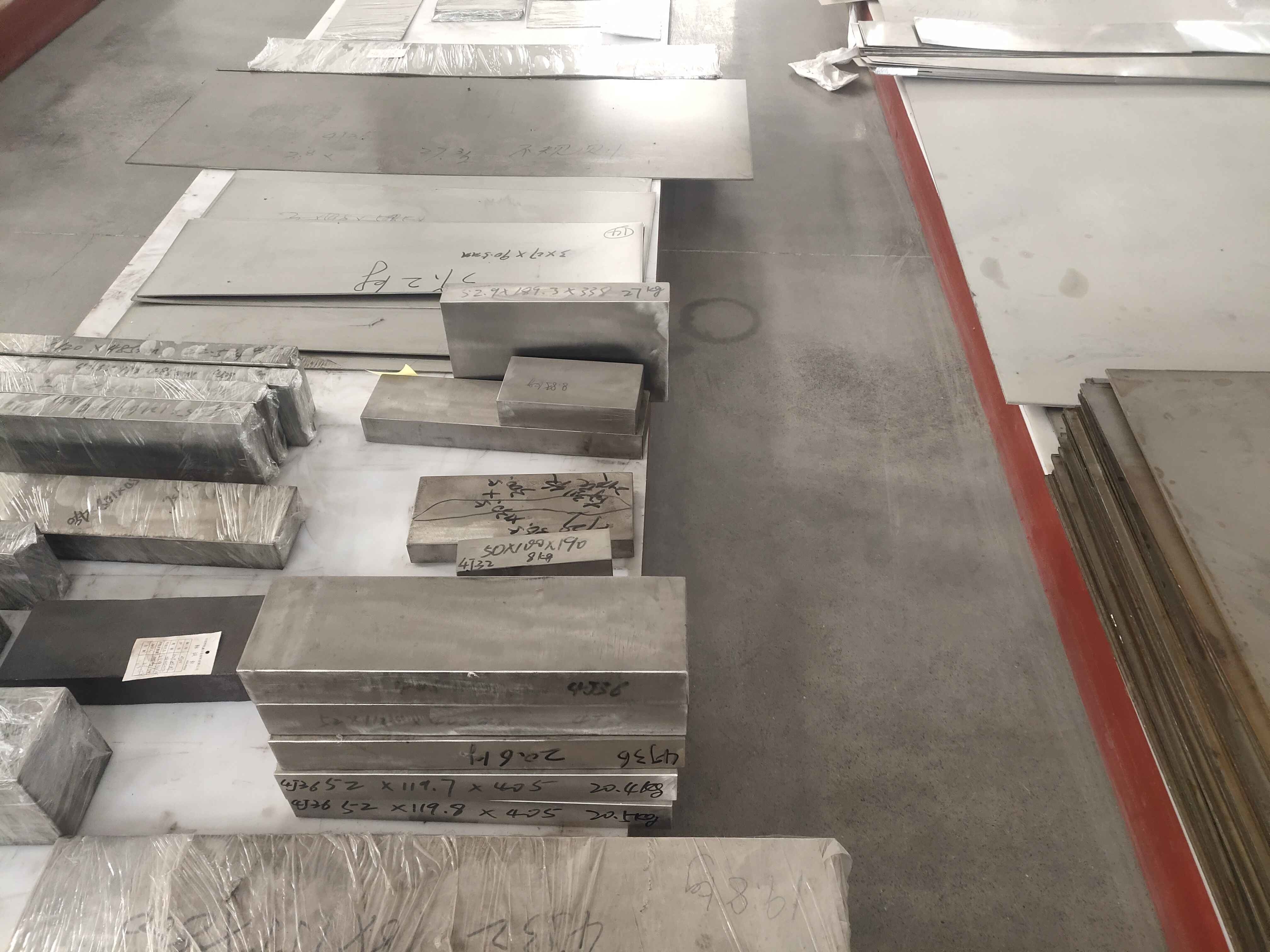

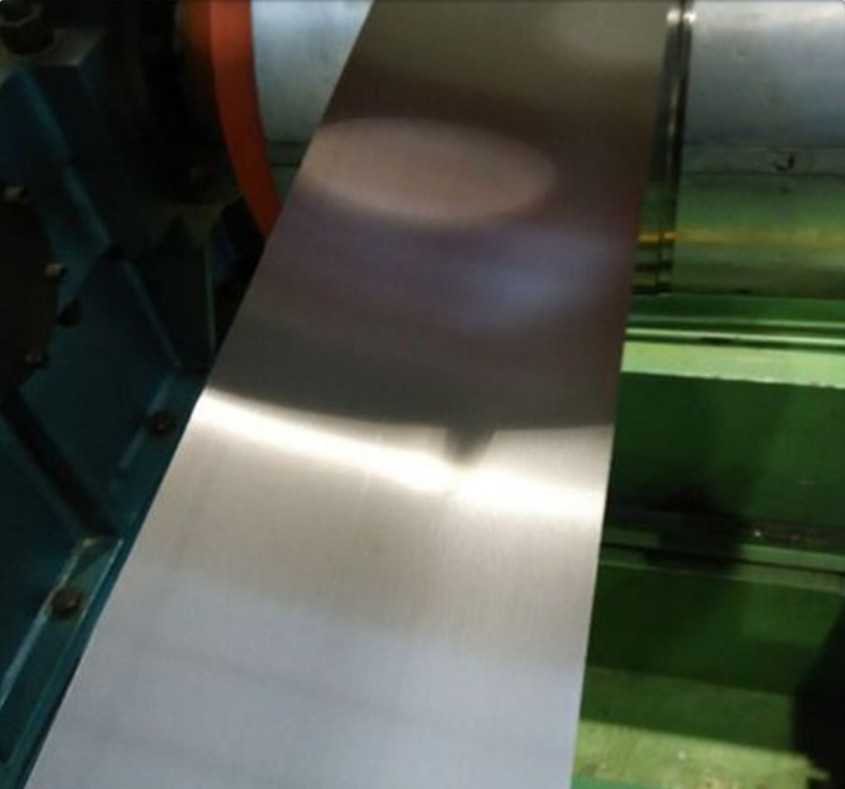

6. الصورة
