4J36 (Invar 36) لوحة للأدوات والقوالب للأدوات المركبة الفضائية
1.الأوصاف:
تُعرف 4J36 باسم Invar 36 ، وتتمتع بميزة التمدد المنخفض مع درجات حرارة عالية. Invar 36 عبارة عن سبيكة من النيكل والحديد بنسبة 36٪ تمتلك معدل تمدد ثلاثي يبلغ تقريبًا عُشر مثيله في الفولاذ الكربوني عند درجات حرارة تصل إلى 204 درجة مئوية.
Invar هو سبيكة أوستنيتي.إنه قوي ، صلب ، مطيل ويمتلك درجة مفيدة من مقاومة التآكل.إنه مغناطيسي عند درجات حرارة أقل من نقطة كوري وغير مغناطيسي عند درجات حرارة أعلى.لذلك ، يكون Invar مغناطيسيًا دائمًا في نطاق درجة الحرارة الذي يُظهر فيه خصائص التمدد المنخفضة.Invar هي السبيكة القياسية للتمدد المنخفض حتى 400اF. للأدوات ويموت لمركب isospace
الأدوات ، منظمات الحرارة ثنائية المعدن وفي تجميعات القضبان والأنابيب لمنظمات درجة الحرارة.
2.التركيب الكيميائي:
| جزء | دقيقة | ماكس |
| كربون | - | 0.15 |
| نيكل | 36.0 اسمي | 36.0 اسمي |
| الفوسفور | - | .006 |
| حديد | بال | بال |
| السيليكون | - | 0.40 |
| المنغنيز | - | 0.60 |
| كبريت | - | 0.004 |
| الكروم | - | 0.25 |
| كوبالت | - | 0.50 |
3. تخصيص:
| جاذبية معينة | 8.05 |
| كثافة | |
| Ib / cu in | 0.291 |
| كجم / متر مكعب م | 8055 |
| توصيل حراري | |
| وحدة حرارية بريطانية في / قدم² / ساعة /اF | 72.6 |
| W / م þ ك | 10.5 |
| المعالجة الحرارية | الوقت / درجة الحرارة / بارد | تطبيق |
| أنيل كامل | 1 ساعة الساعة 1550اF أو ساعتين عند 1350 هواء أو بارد بالفرن | بعد تشكيل واسع النطاق أو لحام |
| صلابة تخفيف الإجهاد (اختياري) | ساعتان عند 600 اF الهواء أو الفرن بارد |
1. بين التشغيل الآلي الخام والنهائي 2- بعد إصلاحات اللحام الطفيفة |

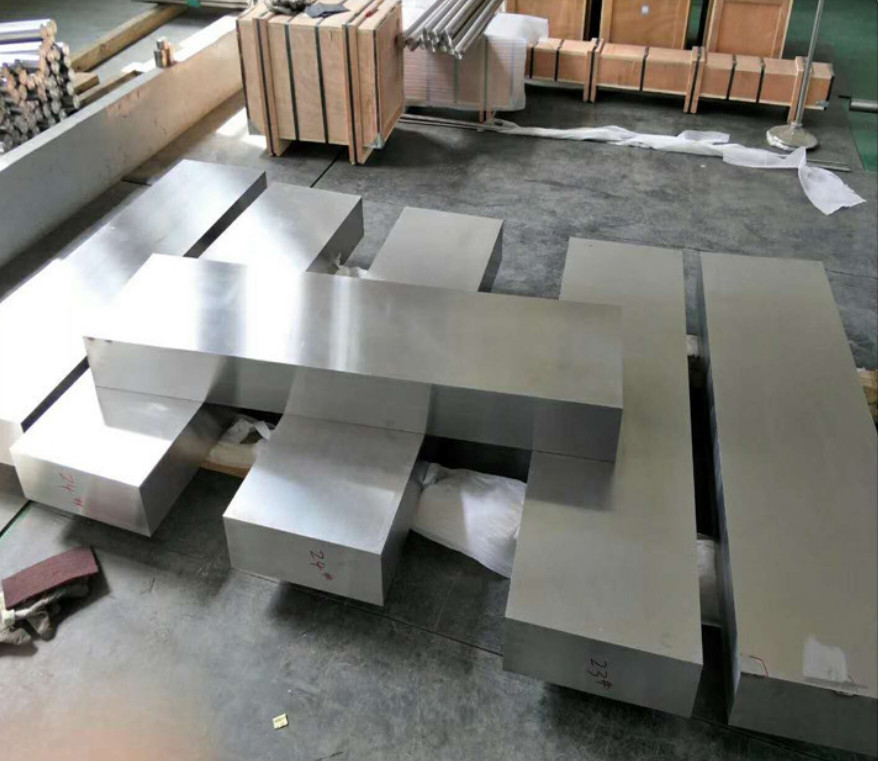

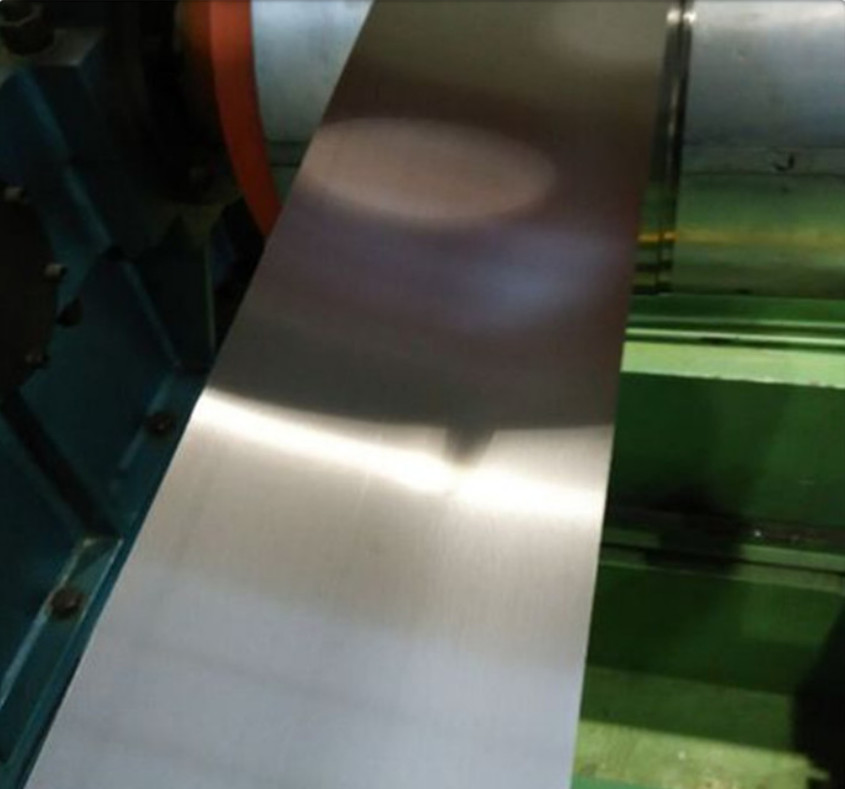

5. الصورة
